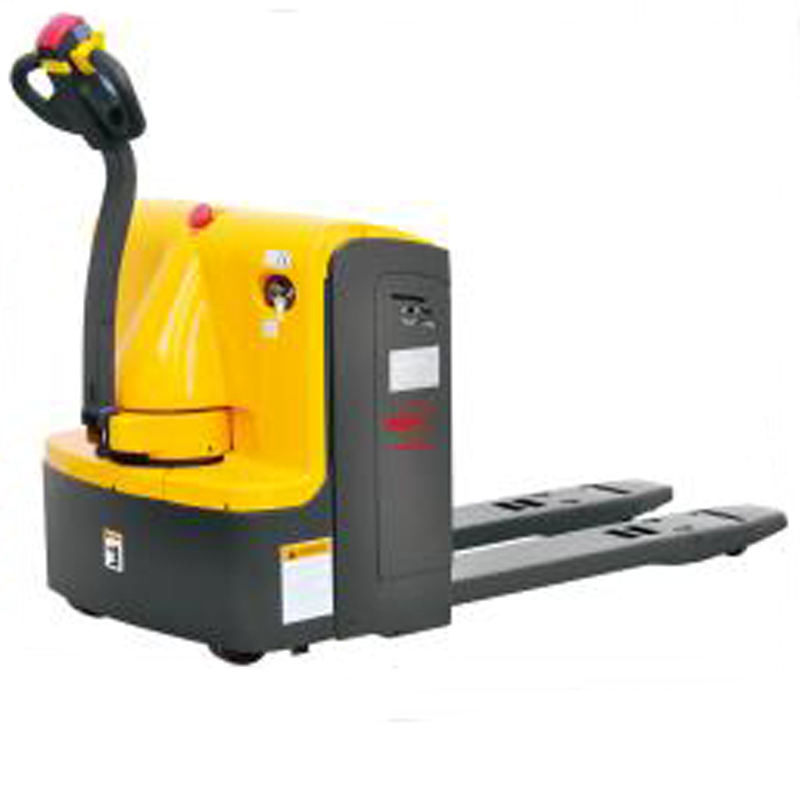

西林行走式電動搬運車CBD20KD
安全，高效設計
■ 整車設計美觀、小巧、靈活，步行式操作，輕松、方便，視野好，作業安全；
■ 本車具有強勁的動力，爬坡性能好，過載能力強；
■ 車子后端底部特殊斜面造型，從而使車子具有良好的通過性；
■ 貨叉頭部設計有雙導向輪，使得進出托盤非常容易。
結構優化設計
■ 兩側裝有浮動式的平衡輪，使得車子行走非常平穩，而且具有良好的避震效果；
■ 最低高度為82 mm，車子具有更加良好的適用性，歐式、美式托盤均可使用；
■ 本車配備高性能多功能儀表，該儀表具有電量顯示、累計工作時間顯示，即使在極為惡劣的環境下該儀表也具有極高的可靠性；
■ 工作時，連桿受拉，不同于傳統的受壓，因此，連桿永遠不會彎曲變形，連桿長度可以方便調節。
易維護設計
■ 平衡輪總成整體可拆卸，方便維護、保養；
■ 驅動輪的更換、維護保養簡單、方便，驅動電機采用交流電機，免維護、長壽命；
■ 整組電池可以從側面拉出，快速更換，以便車子可以連續作業；
■ 電池箱蓋可方便打開，也可以輕松取下，電池的加水維護簡單、方便；
■ 覆蓋件設計合理、可靠，拆卸方便，使得電器部分的維護保養非常容易；
■ 集成化的電器布置，線路整齊、清晰、檢修方便，電器系統可靠、防震。
型號 | CBD20K(D)-I | CBD20K(D)-II | |
驅動方式 | 電動 | 電動 | |
駕駛方式 | 步行 | 步行 | |
額定載荷 | Q(kg) | 2000 | 2000 |
載荷中心距 | c(mm) | 600 | 600 |
前懸距 | x(mm) | 815/865/935 | 815/865/935 |
輪距 | y(mm) | 1211/1261/1331 | 1361 |
自重（帶電瓶） | kg | 620 | 620 |
軸負載,滿載時前/后軸 | kg | 1170/1450 | 1170/1450 |
軸負載,空載時前/后軸 | kg | 470/150 | 470/150 |
輪子（橡膠輪，高彈性體，氣胎輪，聚氨酯輪） | 聚氨酯輪 | 聚氨酯輪 | |
輪子尺寸，前輪 | Φ250×70 | Φ250×70 | |
輪子尺寸，后輪 | Φ82×126（98） | Φ82×126（98） | |
附加輪 | Φ127×57 | Φ127×57 | |
輪，前后數量（X=驅動輪） | 1×+2/2（4） | 1×+2/2（4） | |
前輪輪距 | b10(mm) | 510 | 510 |
后輪輪距 | b11(mm) | 340/370/470/505 | 470/505 |
起升高度 | h3(mm) | 120 | 120 |
操作手柄在驅動位置的最小/最大位置 | h14(mm) | 780/1230 | 780/1230 |
降低時高度 | h13(mm) | 82 | 82 |
總體長度 | l1(mm) | 1655/1705/1775 | 1805 |
叉面長度 | l2(mm) | 555 | 555 |
車體寬度 | b1(mm) | 775 | 775 |
貨叉尺寸 | s/e/l(mm) | 54×180×1100（1150/1220） | 54×180×1100 |
貨叉外寬 | b5(mm) | 520/550/650/685 | 550/685 |
軸距中心離地間隙 | m2(mm) | 28 | 28 |
通道寬度，托盤1000×1200（1200跨貨叉放置） | Ast(mm) | 2015/2065/2135 | 2165 |
通道寬度，托盤800×1200（1200沿貨叉放置） | Ast(mm) | 2115/2115/2135 | 2165 |
轉彎半徑 | Wa(mm) | 1400/1450/1520 | 1550 |
行駛速度，滿載/空載 | Km/h | 5.5/5.6 | 5.5/5.6 |
提升速度，滿載/空載 | Km/h | 0.039/0.056 | 0.039/0.056 |
下降速度，滿載/空載 | Km/h | 0.064/0.050 | 0.064/0.050 |
爬坡能力，滿載/空載 | % | 6/12 | 6/12 |
最大爬坡能力，滿載/空載 | % | 8/20 | 8/20 |
行車制動 | 電磁制動 | 電磁制動 | |
驅動電機功率 | KW | 1.2 | 1.2 |
提升電機功率 | KW | 1.2 | 1.2 |
蓄電池電壓/額定容量 | V/Ah | 24/210 | 24/210 |
蓄電池重量 | kg | 196 | 196 |
蓄電池尺寸 | mm | 750×170×534 | 750×170×534 |
駕駛員耳邊噪音等級符合DIN12053 | dB(A) | 70 | 70 |
